負載紋波測試功能-基礎款

• 功能簡介

  紋波是開關電源必測的專案之一，紋波過大會對待測物造成干擾或影響 DUT 的使用壽命。OWON OEL85系列，OEL15系列能有效滿足和解決開關電源或充電器的低頻紋波測量。使用者可直接將電源同負載連接，無需額外的示波器，可直接讀取電源電壓紋波值（Vpp / Vpp+ / Vpp-）和電流紋波值（Ipp / Ipp+ / Ipp-），極大的簡化了您的實驗接線和操作。系統支援紋波即時刷新顯示、螢幕截屏與自動統計分析，使其非常適合於需要進行快速、批量紋波檢驗的場景，尤其是在研發初期的調試和生產線上的品質檢查中能大顯身手。

• 典型測試項目應用場景

1. 開關電源、適配器、充電器的輸出紋波測試
2. DC/DC 模組、LDO 穩壓模組的輸出品質評估
3. 電池類比與儲能系統的輸出穩定性測試
4. 電源瞬態回應特性驗證
5. 生產測試線快速紋波監控

• 開關電源性能評估

        靜態紋波與負載調整率測試

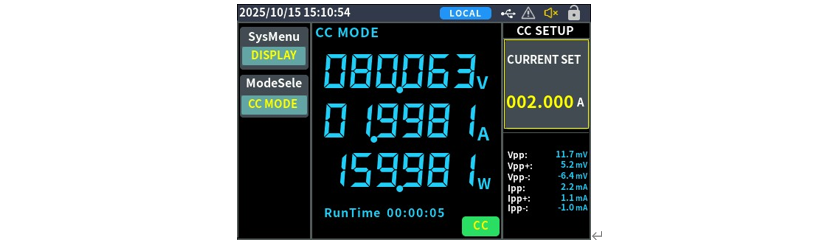

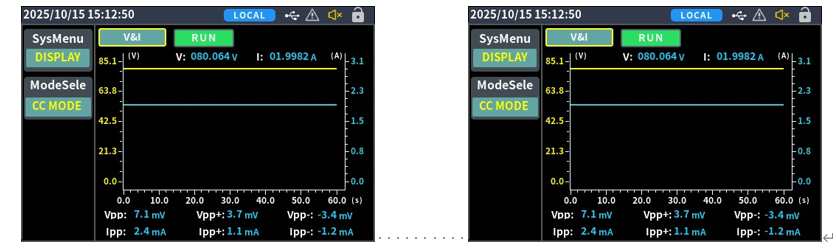

  你可以將OEL電子負載設置為不同的恒流(CC)，恒功率(CW)或者動態模式，類比電源從空載到滿載的各種工作狀態。在不同負載點，讀取紋波值（Vpp）。這可以説明你評估電源的負載調整率，並確認其紋波是否在整個工作範圍內都符合設計規格（例如，通常要求低於輸出電壓的1%）。

        動態紋波與瞬態響應測試

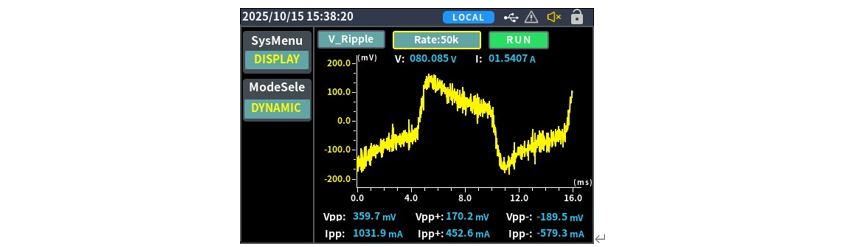

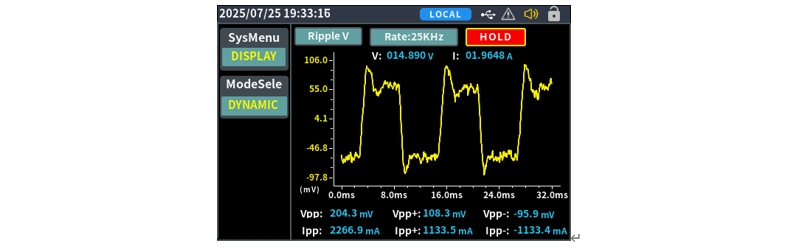

  利用OEL電子負載高達20kHz的動態測試功能，讓負載電流在兩個設定值間快速切換。在這個過程中觀察輸出電壓紋波的變化，可以評估電源在負載突變時的動態回應能力，包括恢復時間和超調量。這對於通信設備、伺服器等負載快速變化的應用場景至關重要。

         產線快速Pass/Fail判斷

  利用自動測試功能，可以預先編輯好測試流程，包括載入不同負載、觸發快充協定並測量對應紋波。可以通過串口通信讀取紋波記錄資料並與標準比較，快速篩選出紋波超標的不合格產品，非常適合品質檢驗環節。

         滿負荷老化測試

  對電池或電源模組進行長時間老化測試時，定期監測紋波可以作為一種有效的健康狀態診斷手段。如果紋波出現異常增大，可能預示著電池內阻增大或濾波元件性能衰退，便於及時發現問題。

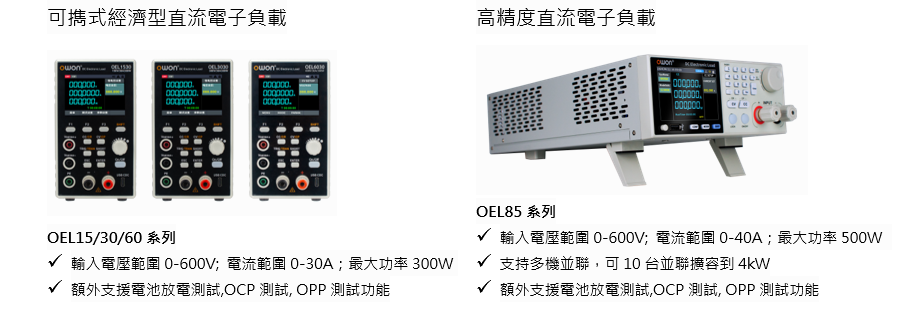

• 測試設備介紹及核心亮點
